頂擊式標準振篩機

頂擊式標準振篩機又名頂擊式振篩機,具備往復和頂擊振動兩種運動,下料快、不會堵塞篩面。

147次/分頂擊次數:

221次/分搖動次數:

0-0.038mm孔徑:

特點:結構緊湊新穎,能有效保證篩子搖動和頂擊次數,穩定可靠。

適用物料:適用于普通磨料粒度組成檢查、超硬材料生產分級及料度檢查。

廠家微信

廠家直銷
一對一指導
上門安裝
質保1年

全國統一銷售熱線0373-2682 333

免費獲取報價

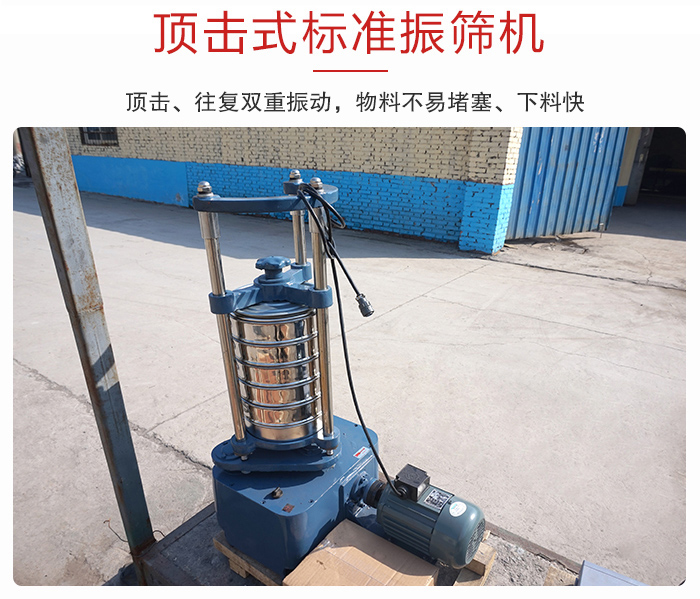

頂擊式標準振篩機

一、頂擊式標準振篩機介紹

頂擊式振篩機

頂擊式標準振篩機又名頂擊式標準震篩機,簡稱頂擊式振篩機,配套試驗篩規格為¢200mm或300mm,利用偏心的原理使機器的平臺面發生有規律震動和頂擊,下料快、物料不易堵塞,具有時間標準、力度、頻率均勻的優點以達到良好的篩分效果,適用于建筑、公路,地質、冶金、化工、煤炭、磨料、食品、飼料,醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析。

頂擊式振篩機使用范圍

二、頂擊式標準振篩機工作原理

頂擊式標準振篩機有電動機通過傳動軸,蝸輪付帶動擺動架上的主偏心軸旋轉,從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑,也等于偏心距的平面周圍擺動。同時在同一臺電動機帶動另一對蝸輪付通過凸輪,頂桿裝有篩組的擺動架,周期地頂起靠自重下落在機座的砧座上,使擺動架得到平面圓周搖動的同時進行振擊,其中間設有多層篩網,用以篩出各種不同粒徑的顆粒

頂擊式標準振篩機原理視頻

三、頂擊式標準振篩機產品技術參數

序號 名稱 單位 數值
01 篩子直徑 厘米 20
02 可配篩子層數 7
03 篩子孔徑 毫米 0-0.038
04 搖動次數 次/分 221
05 頂級次數 次/分 147
06 回轉半徑 毫米 12.5
07 頂擊落距 毫米 10
08 電機功率 千瓦 0.38
09 電源電壓 380
10 電機轉速 轉/分 2800
11 機器重溫 公斤 120
12 外形尺寸 毫米 586×370×952

四、頂擊式標準振篩機特點

頂擊式標準振篩機:優質加厚不銹鋼篩框,按需調節振幅,壁厚0.6mm

1、篩分方式有振動、頂擊兩種運動,一般情況下都不會堵塞篩面的,下料快,篩分的也比較好。

2、齒輪帶動"同步帶"傳動方法、傳動精確一致性好;轉速比,精確、不會產生掉速、滑帶現象。

頂擊式標準振篩機特點

3、偏心輪采用了整體方式、安裝比較方便,也比較準確,傳動部分使用的軸承是不易磨損的,成本也比較低,比較好更換。

4、安裝了數字顯示定時器,設定好時間后到時主動停機。

5、體積小、干凈、操作方便,各功能在 操作面板上都可以單獨操作。

五、頂擊式標準振篩機結構圖

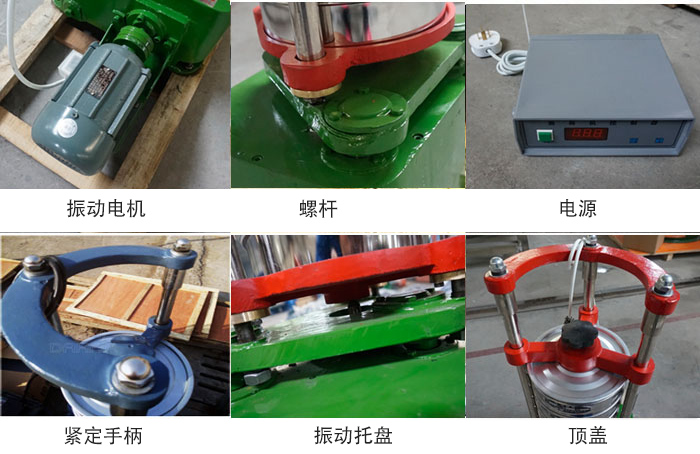

頂擊式標準振篩機主要由頂蓋、圓手柄、緊定手柄、螺桿、振動托班、篩框、定時器、振動電機等部分組成。

1.回轉機構: 裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動,主偏心軸同時轉動,引發擺動盤副偏心軸等,作半徑12.5的回轉搖動,通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

2.頂擊機構:在機器回轉機構運動的同時,裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉;由于上突軸與下凸輪軸之間的轉速差,有效地使上凸輪軸上端,每分鐘頂擊篩子托盤等作上下運動147次。

3.夾緊機構:當篩子等裝上機后,按順時針方向旋轉旋鈕,錐螺母沿軸向上移,同時,長短撐桿向外伸長,從而撐住導桿,并用板桿(附件)插入旋鈕孔中,扳緊,即可達到可靠固定篩蓋等目的;反向旋轉旋鈕即可松下。

4.外形材料:鑄鐵底座,噴綠漆,鑄鐵臺面,固定鋼桿

5.動力部件:帶電容電動機

6.震動及頂擊部件:偏心輪,彈簧,擺盤軸,上突軸與下凸輪軸

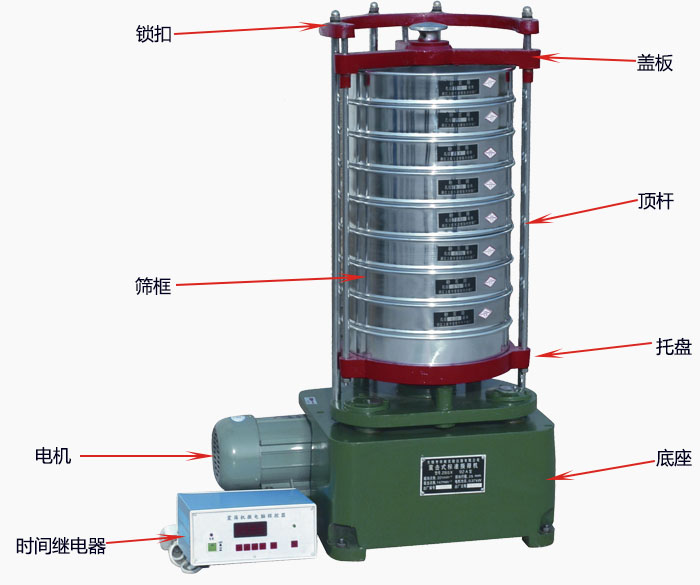

頂擊式標準振篩機結構圖展示

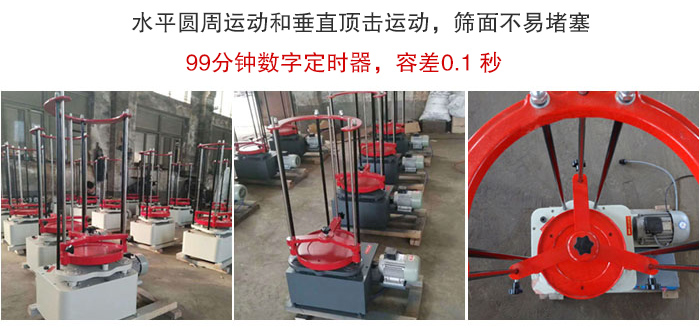

六、頂擊式標準振篩機產品細節

頂擊式標準振篩機主要由擺動機構、震擊機構、夾緊機構等部分組成。

頂擊式振篩機結構簡圖

七、頂擊式標準振篩機應用行業

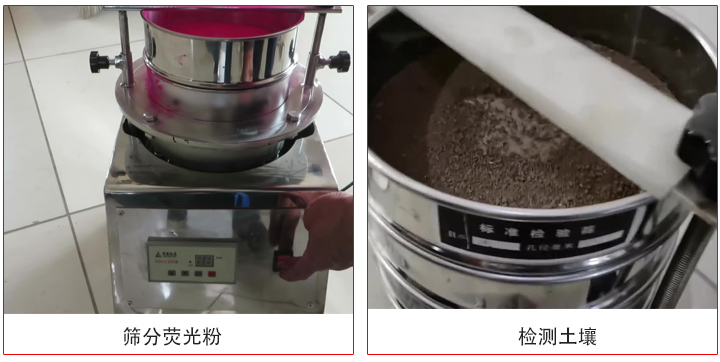

標準振篩機客戶案例

頂擊式標準振篩機廣泛用于地質、冶金、粉體、化工、建工水泥、醫藥、國防等部門科研生產實驗室,對物料進行篩分檢測,尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。

我們的頂擊式標準振篩機主要用于以下檢測項目:

砂石、砂漿、巖土工程、瀝青及瀝青混合料、飾面、防水材料、水泥混凝土、橋梁檢測、基坑監測等。

八、頂擊式標準振篩機注意事項

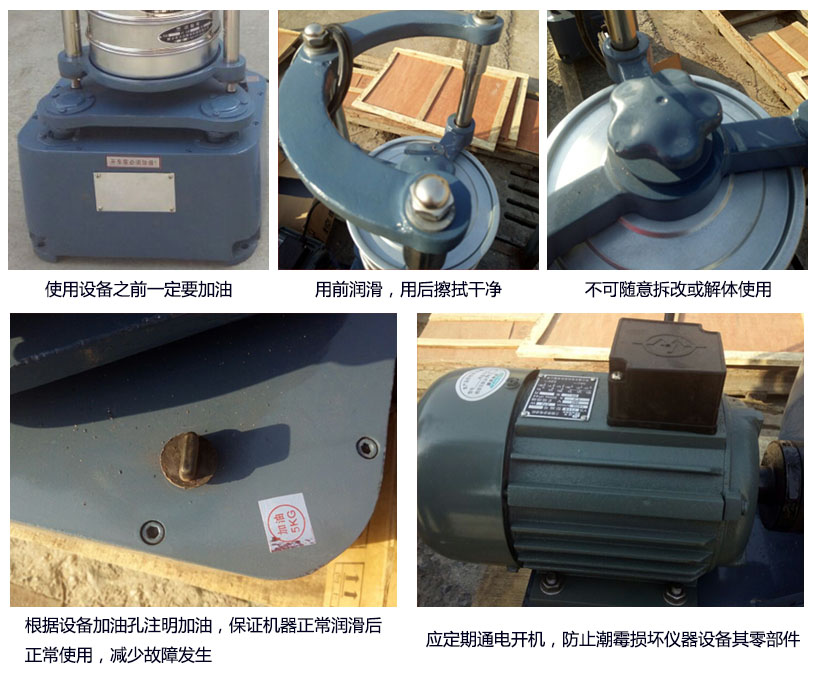

使用注意事項

九、頂擊式標準振篩機使用說明

1、在按放篩子時,應按照篩孔大小順序迭放,同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入上層的篩子內,蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄,將整個夾篩盤向下滑在套篩上,然后,再順時針旋轉夾篩盤上膠木柄,其內的頂桿軸夾緊承座,把整套分樣篩固緊。

4、把振擺儀上的定時器旋鈕撥到篩析所需時間,打開電源開關,振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位,振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提,固定在滑套上,取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重精確到檢析比例。

7、初次工作時無上下震動,因電機倒轉,請將電源線頭調換一下。

8、工作結束關閉電源。

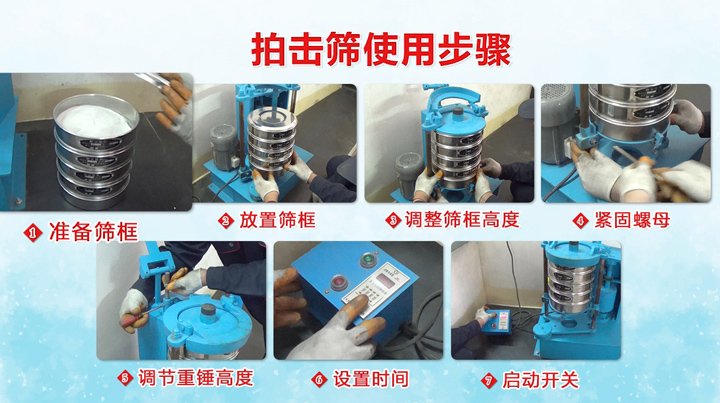

頂擊式標準振篩機使用步驟

十、頂擊式標準振篩機安裝好保養

1、為穩固振篩機,需用四個地腳緊固。

2、為保護內機件不受損壞,在使用前將箱體面板上的油尺頭取出,加機油3公斤。

3、每次篩分使用后,應擦干凈機體上的篩盤內的殘余灰塵,嚴禁水洗敲擊,按放順序不能顛倒。

4、為穩固振篩機,需用四個地腳緊固。

5、為保護內機件不受損壞,在使用前將箱體面板上的油尺頭取出,加機油3公斤。

6、每次篩分使用后,應擦干凈機體上的篩盤內的殘余灰塵,嚴禁水洗敲擊,按放順序不能顛倒。

7、電機,機箱每年清洗一次,定時器二年加油一次,確保機件的使用壽命,不使用時加防塵罩。

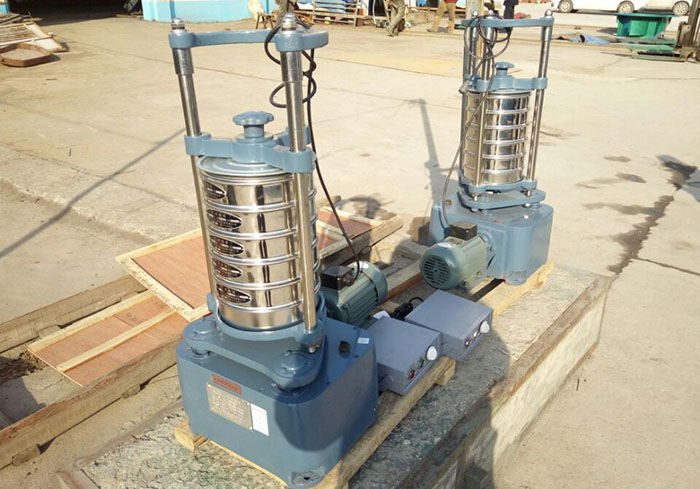

頂擊式標準振篩機側面展示圖片

十一、售后服務:

8.1負責對用戶進行遠程技術指導

8.2及時提供設備的備件、配件

8.3提供設備使用過程中的技術咨詢和支持

8.4接到客戶故障通知8個工作時內立即響應

十二.頂擊式標準振篩機主要元器件

電動機,開關,電容,定時器,下箱體,齒輪軸,雙聯齒輪,擺動盤,導桿,夾緊架殼體
