您的位置:首頁 > 產品中心 > 搖擺篩

搖擺篩

4600-38500元/臺詳情咨詢

搖擺篩采用仿人工篩分原理,篩分精度能夠達到90-95%,產量是普通振動篩的5-10倍。

2-500目目數:

6-60噸/時產量:

1-5層層數:

產品特點:仿人工篩分、不堵網、產量大、不存在高速振動,不易磨損零件

適用物料:符合精細與超細范圍的粉末與微粒狀物料,適合難以處理的物料

選型要點

確定篩機材質:Q235碳鋼,只有圓形有304不銹鋼(適用食品,醫藥行業)

確定清網裝置:彈跳球清網(適合≧60-80目的顆粒物料),超聲波清網(適用于各種較細的粉末,易產生靜電的物料),清洗刷裝置(適用于漿液過濾)

廠家直銷 一對一導購 送貨上門 質保一年

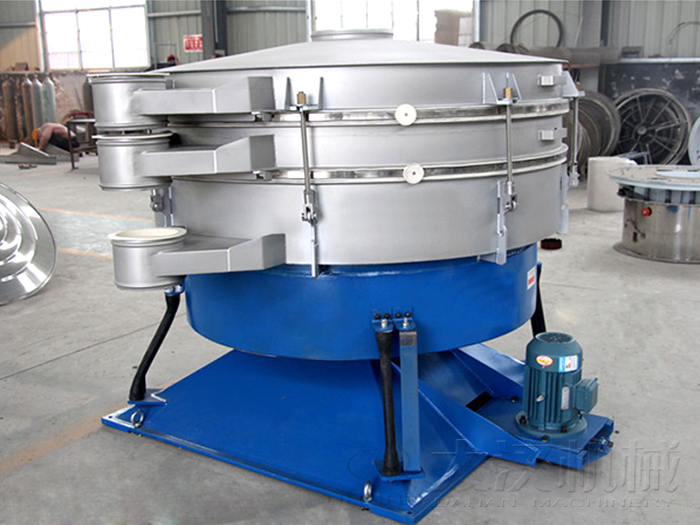

搖擺篩圖片
  • 碳鋼
    碳鋼
  • 不銹鋼
    不銹鋼
  • 超聲波搖擺篩
    超聲波搖擺篩

搖擺篩簡介

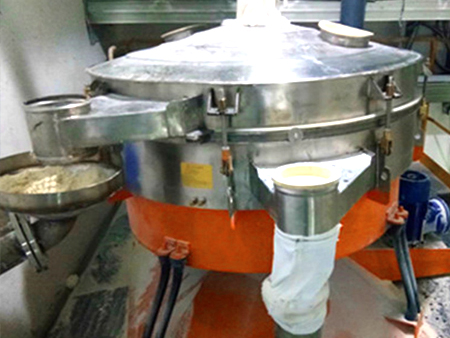

搖擺篩工業鹽篩分現場展示

超聲波搖擺篩篩分鐵粉

搖擺篩是一種大程度上模擬人工篩分運動的振動篩,就是模擬人工篩分的振動篩。適合篩分各類物料,包括精細、超細的粉末物料等,在篩分精度、效率、篩網壽命等各項指標是常規圓篩的5-10倍。

搖擺篩仿照人工篩分,可滿足高精度、高產量篩分要求

搖擺篩的原理實際上是機械的模擬人類的手篩,物料從幾乎水平運動的篩體中心進料,沿螺旋曲線向外圍發散,可篩分5個粒度,篩體直徑600mm~2600mm,對于單一分級的產品,可以幫助您在同一臺篩子上獲得雙倍甚至更高的產能,特別適合圓形狀、圓柱狀、片狀或規則形狀易堵網且需要精密篩分的物料。

圖片展示

搖擺篩工作原理

搖擺篩模仿人工篩分,物料在篩面上呈漸開線螺旋運動,篩分物料從中心向周邊均勻分布在整個表面,徑向傾斜使篩分物料從中心向外運動,切向傾斜使物料呈圓形運動,從而實現螺旋運動,細顆粒從中心通過,粗顆粒向外移動并從出口排出。

物料運行軌跡

搖擺篩技術參數

型 號 直徑
(mm)
篩面面積
(m²)
入料粒度
(mm)
篩分粒度
(mm)
處理能力
(t/h)
振幅
((mm)
電機功率
(kW)
YBS800 800 0.29 ≤25 0.073-3 6-10 5-8 0.75
YBS1000 1000 0.71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5

搖擺篩結構示意圖

內部結構圖

搖擺篩特點

1、有效的模仿人工篩分的動作和過程,物料在篩面呈現漸開的螺旋運動,與物料接觸,篩分精度可達到90-95%。

2、高達5倍的單位面積產出,到6級分離。

無振動,無磨損,使用壽命長

3、搖擺篩是輕微的橢圓搖擺運動,不存在高速振動,不會破壞物料的形狀,大大提高了物料的成品率。

4、使用高耐磨彈力球、超音波等高效清網裝置系統,滾刷設計,有效解決大部分物料品種篩孔堵塞問題。

5、運動振幅速度比普通的篩分設備低4.5倍,設備零件使用壽命大大提高,特別是篩網壽命是普通設備3-10倍,維護成本極低。

搖擺篩篩分方式

篩分方式

1、回旋式篩分:兩層同樣孔徑的篩網,讓篩過一次的物料再次篩分,以達到更高的篩分精度。

2、回旋式逆向篩分:物料篩分由細→中細→中→粗的方式篩分,粗物料起到一定的清潔網孔的作用。

3、雙倍處理篩分:進入篩機的物料均勻地分配到兩個層面上,使單臺篩機的處理能力提高近一倍,一臺篩機當兩臺用。

4、組合式篩分:普通篩分+回旋式篩分,提高單臺篩機的使用率。

搖擺篩清網方式

清網裝置

1、彈跳球清潔:通過不斷撞擊篩網,使物料能夠順暢的篩分,減少網孔堵塞,適用于大多數顆粒物料。

2、轉筒刷清潔:轉筒刷由安裝在基底盤上的減速齒驅動,在篩網下旋轉刷網,清潔物料,適用于球形、結晶及脆性物料的篩分。

3、超聲波清潔:高頻率超聲波被傳輸到篩網上,既清潔了篩網,又提高了產量,適用于大多精細的、大產量的、難篩分的物料。

搖擺篩和振動篩區別

1、篩分原理

搖擺篩的工作原理

搖擺篩是模仿人工篩分,物料在篩面做非線性的三維運動,既有圓周運動,又有上拋弧運動,從而達到篩分的目的;而振動篩是直立式電機驅動,物料運動由振動電機的旋轉運動轉化為水平、傾斜、垂直的三次元運動,而達到篩分的目的。

2、篩分效率、精度

對于普通的粗物料,振動篩與搖擺篩產量基本相同,篩分500目物料來說,搖擺篩的產量則大大高于旋振篩,搖擺篩是振動篩的5--10倍;另外普通振動篩網架上只裝彈跳球,對于圓柱狀、片狀物料篩分效果不太理想,而搖擺篩的篩分效率高達90%-99%,使用彈跳球、超聲波等清網裝置系統,篩孔不會堵塞篩分精度更高。

3、對物料的影響

對物料無破損

振動篩是通過高速振動原理來篩分物料,正是因為高速振動的原因,會對物料有一定程度上的損害;而搖擺篩是輕微的橢圓搖擺運動,仿人工手搖篩分,對物料影響很小,不會破壞物料形狀,對物料的損害比較小。

3、維修率和使用壽命

振動篩使用的是高速振動原理,振動對機械有著很大的破壞性,時間久了容易產生振裂、變形、篩網破損現象;而搖擺篩采用的是低轉速搖擺原理保證了設備的使用壽命,維修成本相對較低。

搖擺篩使用行業

搖擺篩優良的性能和功能的強大,它被廣泛應用于多個行業。在礦業、鑄造、磨料、建材、水泥、冶金、橡膠、飼料、化肥、糖鹽業、再生行業都被大量使用。

使用行業

搖擺篩使用現場圖

  • 篩分玉米淀粉
    篩分玉米淀粉
  • 篩分食鹽
    篩分食鹽
  • 篩分合金粉
    篩分合金粉
  • 篩分鋁粉
    篩分鋁粉
  • 篩分面粉
    篩分面粉
  • 篩分石膏粉
    機制砂篩分現場
  • 篩分藥粉
    篩分樹脂
  • 篩分奶粉
    篩分化肥

搖擺篩多少錢一臺

大漢搖擺篩價格:4600-38500元/臺

由于受搖擺篩型號、材質、層數、設計等不同因素影響,其價格會有所波動,具體價格需要結合您的篩分要求給您推薦合適的型號,方可詳細報價,詳情可咨詢大漢在線客服。
